Realizare sistem de ventilatie la rulota mea

[Eugen David 3.262]

La momentul achizitionarii rulotei mele stiam destul de putine lucruri despre sistemul de incalzire, asa ca si de aici dar si de pe alte forumuri am cautat informatie, iar in cele din urma am purces la achizitionarea celor necesare!

Asadar rulota fiind totusi o rulota mica, desii cu 2 "posturi de dormit" nu a fost dotata de fabricant decat cu soba Truma, fara sistem de ventilare si distribuire al aerului cald implicit rece, dupa nevoie!

Deci am cumparat un vent cu functionare la 12v cu comanda aferenta, cativa m de tubulatura dedicata, cateva "T-uri", mufe de tubulatura dar si cateva supape terminale!

Cate am luat, oricum n-au fost suficiente, asa ca am procedat laceva artificii, despre care aflasem pe unde citisem; si anume, pentru mufe  de imbinare am folosit si tuburi de sprai-uri de vopsea, (sunt de acelasi diametru, le-am taiat la capete, apoi izolat la exterior cu banda alba de mascare pentru vopsitorie la auto).

Tubulatura de asemenea am mai suplinit cu cea din aluminiu pe care de asemenea am izolat-o cu aceiasi banda!

Sectiunea plecare din ventul montat pe circuitul din fata rulotei am ales-o mai mica, fiind mai scurt, pentru a castiga debit de aer pe circuitul lung!

Chiar am "strangulat" plecarea din turbina ventului pe circuitul scurt di reglajul ce se vede in poza, fiind dotat cu asa ceva!

Am decupat in partea din spate a sobei portiunea dedicata montarii ventului! De altfel nu este mare lucru fiind prevazut acest lucru de catre fabricant, este ceva de genul "coservelor" nu se deschide decat unde este stabilit prin tragere de acel inel! Scuzati comparatia!

O data decupat locul am montat ventul, implicit comanda si alimentarea din tabloul electric al rulotei ce se afla in imediata apropiere, adeca in incinta dulapului ce este montat deasupra sobei de caldura!

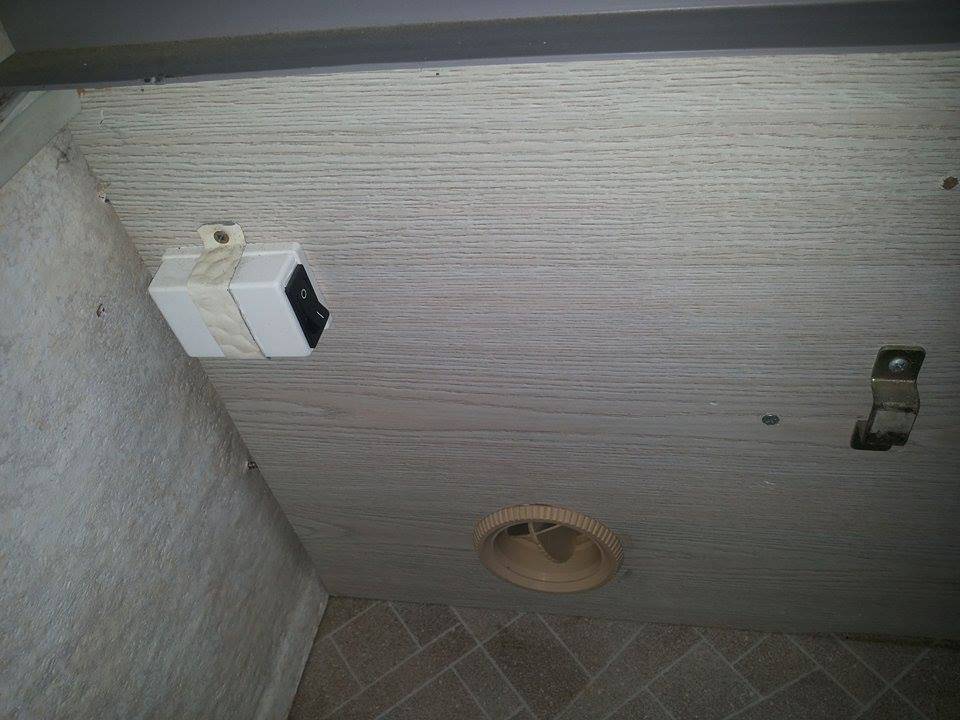

Am ales sa montez butonul de comanda tot in incinta dulapului, dar in partea de sus!

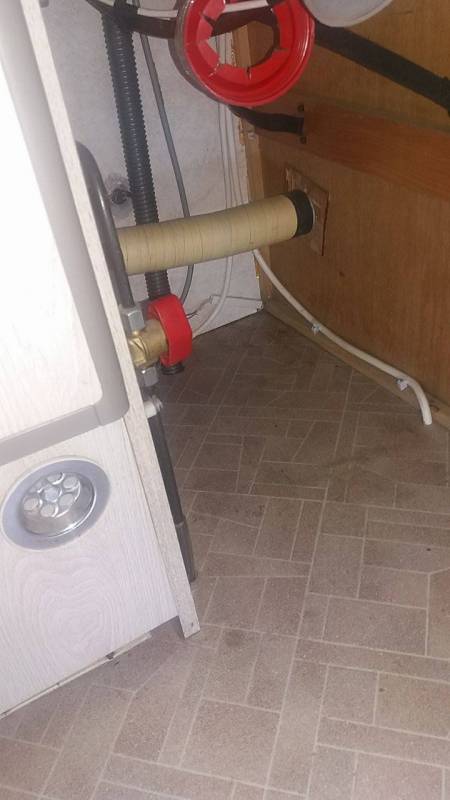

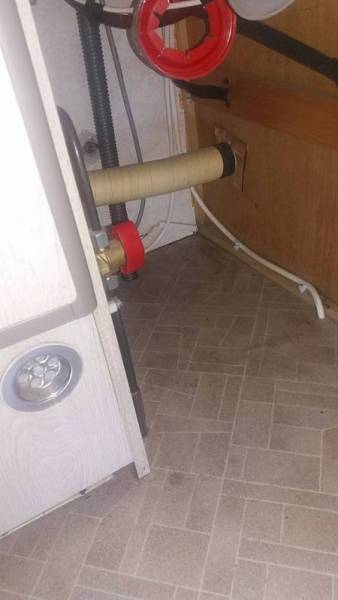

Cu tubulatura pe circuitul mic, adeca din fata "am mers" pe sub frigider si chiuveta, care de altfel sunt alipite!

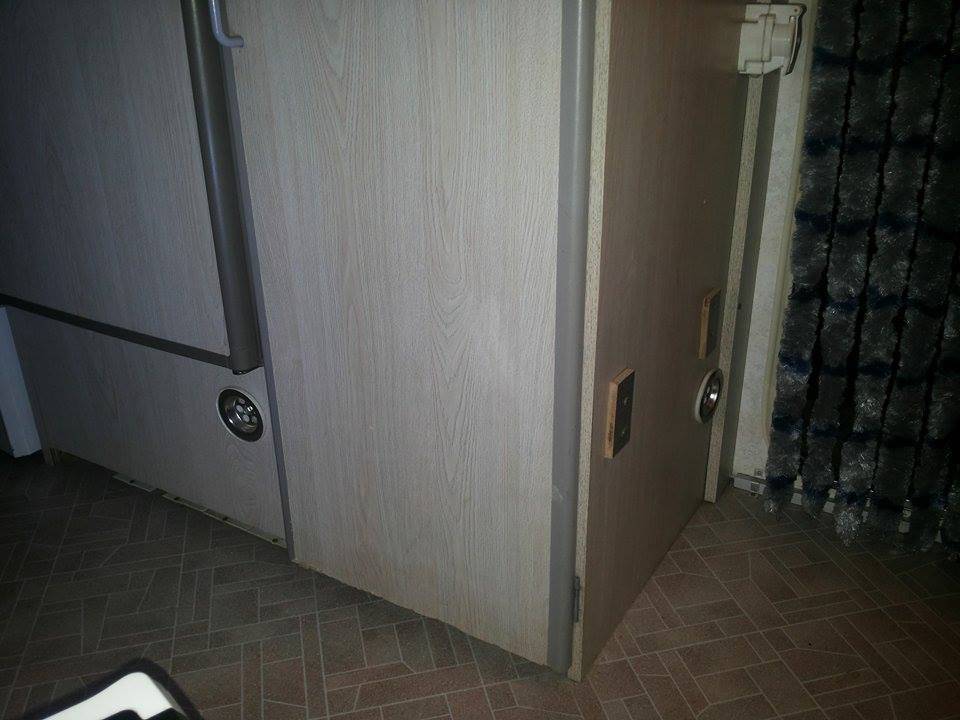

Am montat pentru refulare in incinta rulotei "2 ventile" de sifoane pentru chiveta, "nu radeti, chiar asa am facut", tot in scopul de a nu irosii prea mult debit de aer!

Am ales sa montez aceste 2 refulari in scopul de a incalzii bine si partea din fata a rulotei, in special la usa de acces!

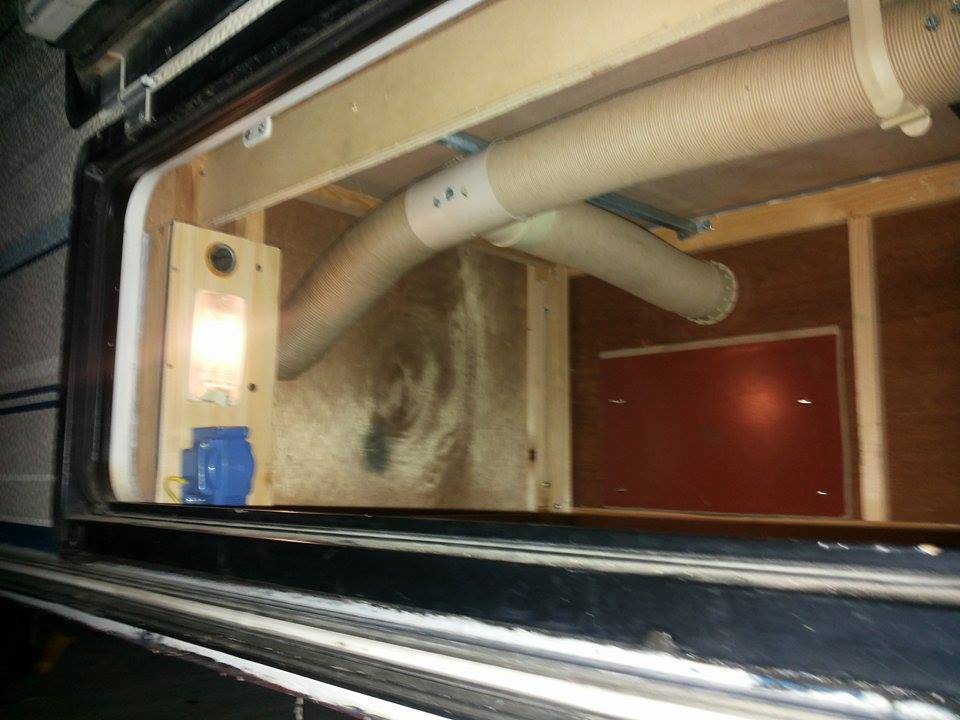

Cu cel de-al 2-lea circuit, executat cu tubulatura dedicata am pecat de la vent si am "inconjurat" efectiv rulota la interior, dar in incintele de sub banchete am ales sa pozitionez tubulatura in partea superioara si nu direct pe podul rulotei!

Asta pentru a nu ma incurca la depozitarea celor de trebuinta si a nu risca sa se taseze accidental tubulatura!

Datorita faptului ca distanta intre podeaua rulotei si sezutul banchetie este destul de mica, mai exact, 38 de cm nu exista riscul de a nu se incalzii!

In acest scop am perforat din loc in loc tubulatura cu mai multe gauri dar si cu "slituri" pentru a putea iesii aerul ventilat!

Deci la iesirea "din dulap" intre el si bancheta fiind un spatiu gol am montat prima supapa de refulare inderptata inspre perete! Debitul i-l reglez dupa nevoie!

Prima incinta de sub banchete, cu o refulare si in interior sub pat, cum ar venii!

Se vad gaurile obturate! Dar sunt si in partea de dedesupt, insa nu se vad!

I

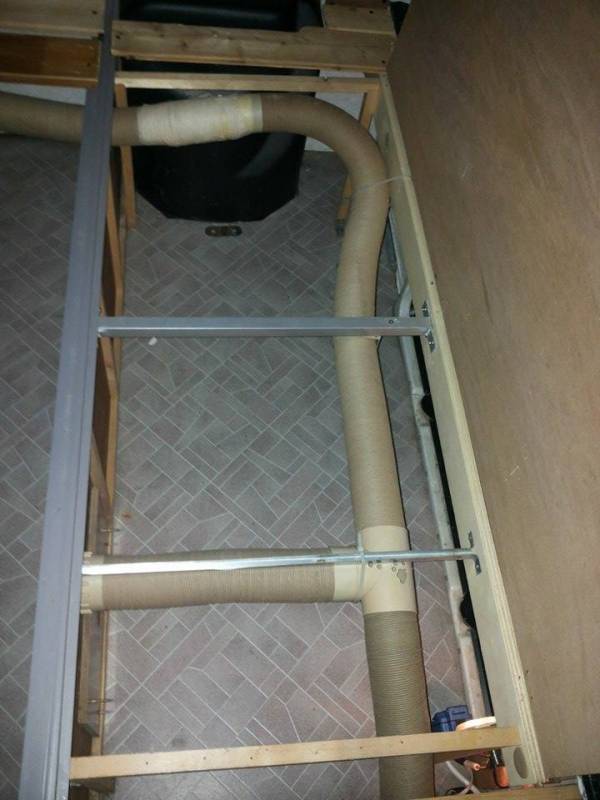

Tot sub prima bancheta de pe circuit, dar in celalalt capat, mai exact partea din fata a rulotei!

Se vede si iesirea executata in cutia pentru butelia rulotei, dar si traversarea pe cealalta parte a rulotei!

Vedere de sus din rulota cu aceiasi bancheta, ridicata!

Supapa terminala montata pe prima bancheta la interiorul rulotei!

Urmeaza traversarea dintr-o parte in cealalta in interiorul rulotei!

Mentionez caci in aceea zona este montat permanent patul si nu ma deranjaza "de nici un fel" pozitionarea ei!

Este de asemenea obturat si aolo slit de refulare aer.

Se vad ambele supape terminale montate pe abele parti!

Se mai vede pe perete si distantierele monate si prelungite de mine inspre "in sus" pentru a se putea permite aerului cald de sub banchete sa "spele peretii rulotei"

Le-am prelungit datorita faptului caci peste buretii banchetelor de numai 7 cm am pus o saltea "memory" de 20 cm.

Astfel aceste distantiere nu permit alipirea saltelelor de peretii rulote si in acest mod sa blocheze iesirea aerului!

Dar despre asta mai incolo alte imagini!

Urmeaza intrarea sub cealalta bancheta!

Nu am putut , nici nu am vrut sa fac curbele la tub mai stranse, ci cum "au dat bine", fara sa deteriorez tubul!

Tot la partea superioara a incintei de sub bancheta am ales traseul, aici depozitant si transportand scheletul cortului, terasa, partial cort si cate altele! Are acces din partea din fata a rulotei!

Urmeaza traversarea in compartimentul baii!

Se vede mufa executata din tub de spray in care este executat si un slit de refulare aer, dar inspre peretele rulote!



Urmeaza intrarea in baie, de fapt poza asta trebuia intoarsa cu 180°!

Continua cu travessare pe deasupra rotii din acea parte, dar nu prin exterior, ci deasupra mastii de plasti de peste roata.

Iese in compartimentul unde am montat bateria si multe alte "electrice"!

Vedeti voi, aici n-am mai avut tubulatura gofrata de nici un fel, in schimb fiind la finalul circuitului si nemaifiind atat de cald aerul transportat am ales sa folosesc tubulatura gofrata de plastic.

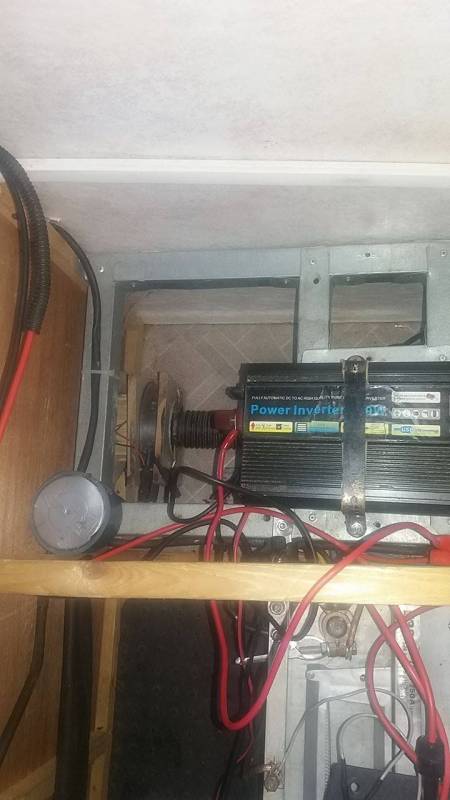

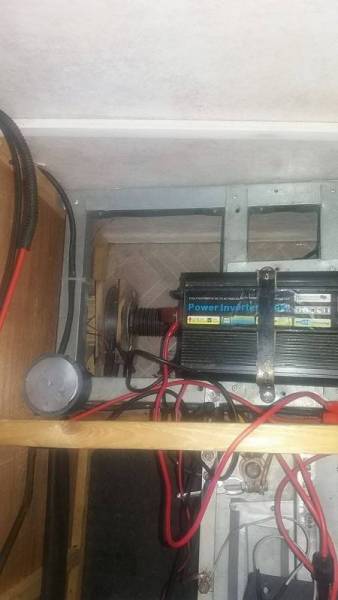

La finalul circuitului, inainte de supapa terminala am executat "un fel de turbina" dintr-un coler la 12v, montata pe aspiratie, pe o placa  intre 2 emisfere, cu comanda separata de ventul rulotei!

Apropo aerul nu poate trece decat prin acel coler, fie ca este asprat de el fiind pornit, fie doar ventilat de ventul rulotei in cazul ca este oprit!

Daca este rece si doresc sa incalzesc mai mult partea din fata pornesc si acel ventilator!

Chiar sunt multumit de "ceiea ce poate"!

Eu sunt multumit de ceeia ce am realizat si imbunatatit la rulota, referitor la caldura!

Multumesc!

[Florin Smolnicki 667]

Felicitări, @Eugen.D. Dacă mă hotărăsc să-mi pun un vent pe 12 V, știu cui să cer sfatul.
Eram și eu foarte pornit să-mi dotez rulota cu un vent, vorbisem cu mulți colegi, dar am zis că trebuie să mai studiez
problema.
Mă bucur foarte mult că ai revenit pe forum.

Modificat 6 Decembrie, 2015 de Florin Smolnicki

[Eugen David 3.262]

Ca tot am vorbit despre acele distantiere ce permit iesirea aerlui cald de sub banchete sa povestesc ceva si despre ele, implicit sa pun si ceva imagini!

Asadar au fost montate de catre fabricant, numai ca fiind "mai scunde" salteaua pusa de mine peste banchetle existente le bloca, asadar le-am extins!

Priviti!

[Eugen David 3.262]

Adrian, normal ca nu regret investitia, ba dimpotriva!

Dar nu numai in interior am facut lucrari, am facut si dedesuptul rulotei!

Am vazut ce ai facut si tu si am facut si eu, numai ca eu am cam ingreunat un pic rulota, montand dedesuptul ei nu polistiren ci "refuz de melaminat".

Am gasit la o firma ce vinde melaminat, placi de 1, 5/1m de melaminat ce nu bate la culoare, este refuzat de CTC, le vine lor materiale in astfel de placi asamblate intr-un fel de containere. Pretul derizoriu, se vinde "la negru"! Practic este deseu!

Le-am si lipit de podul rulotei dar le-am prins si-n horsuruburi, dupa care la exterior am aplicat mai multe straturi de vopsea! 3 intre lonjeroanele rulotei si 5 straturi in exteriorul lor!

Nu gasesc acum pozele, dar o sa le caut!

Am mai vazut si la altii montat placaj, tego, binenteles polistiren extrudat, etc...

Intareste si podul rulotei nu doar creste rezistenta la temperatura! Acum cu riscurile de cuviinta, creste mma-ul! Dar fiind rulota usoara 850 mma-ul am riscat!

Am cantart-o in vara    1050 kg, " cu plinurile facute"!





[Adrian Marian 1]

eu de ce nu pot vizualiza imaginile din acest post ?

[Costica V. 2.052]

Adriane, @Adrian Marian, stai "linistit", ca nici eu nu pot sa le vizualizez !!!!!
Deci nu esti singur, suntem doi !!

[Viorel C. 1.944]

Am sa-l rog pe @Eugen David, cand va avea timpul disponibil, sa repostam impreuna imaginile, deoarece este un topic care poate interesa pe multi.

Imaginile care nu se pot vedea in forum, au fost postate pe un site de upload.

[Eugen David 3.262]

Va salut dragi colegi!

Asa este, nu se mai pot viziona imaginile, dar inca multe altele dintre postarile mele!

@Viorel acum nu am timpul necesar la-ndemana dar promit sa refac imaginile in acest topic, poate la Vatra Dornei, daca am net si timp disponibil, daca nu in mod sigur dupa!

O seara faina sa aveti!



[Eugen David 3.262]

Spuneam ca am sa repostez pozele cu ce am facut eu pentru distribuirea aerului ventilat la rulota mea!

Ei bine azi o fac!

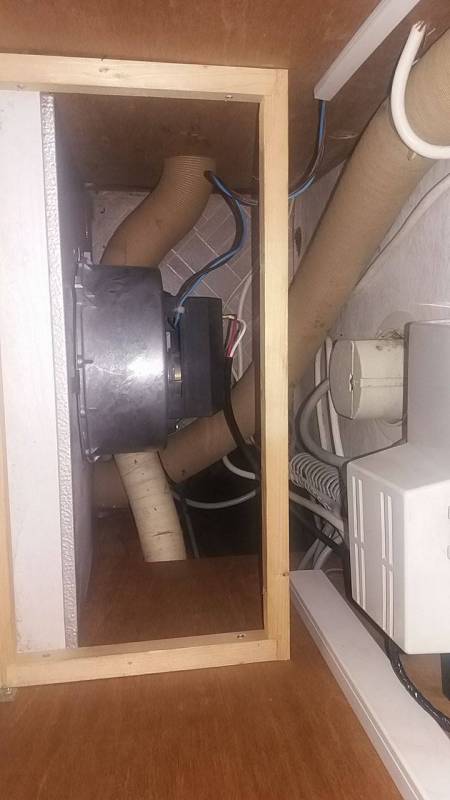

Imaginea nr:1- ventul montat, are 2 iesiri, asa ca le-am folosit pe amandoua!

                        -cu tub fexibil dedicat am executat circuitul lung, prin rulota, iar daca nu mi-a ajuns, am avut tub flexibil de aluminiu ceva mai mica sectiunea si l-am folosit pe                                     circuitul scurt, doar 2 iesiri (sub frigider si langa usa de acces). L-am "imbracat" cu banda de hartie!

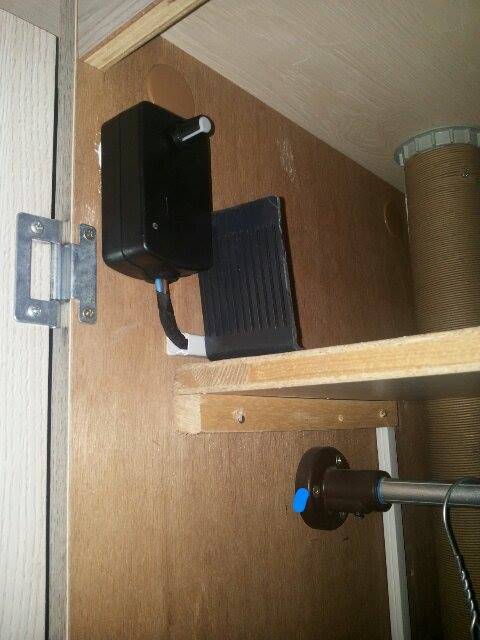

                  nr 2- comanda, am ales s-o montez in interiorul dulapului.

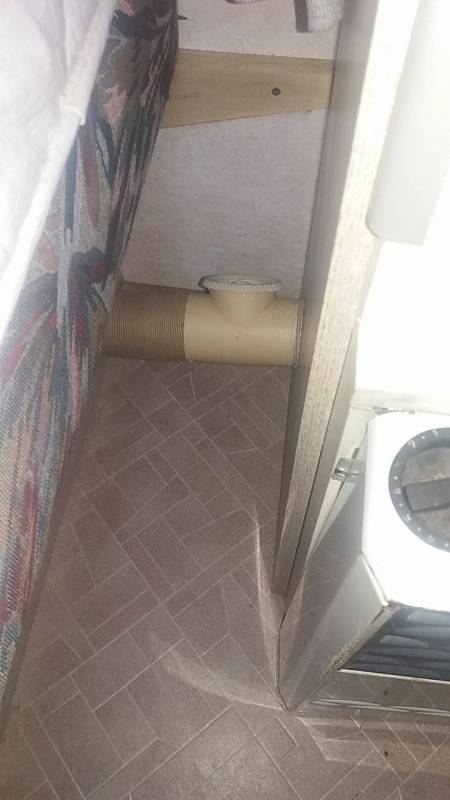

                  nr 3- traversare intre dulap si prima incinta de sub bancheta pe dreapta fata, in care am montat o supapa dedicata.

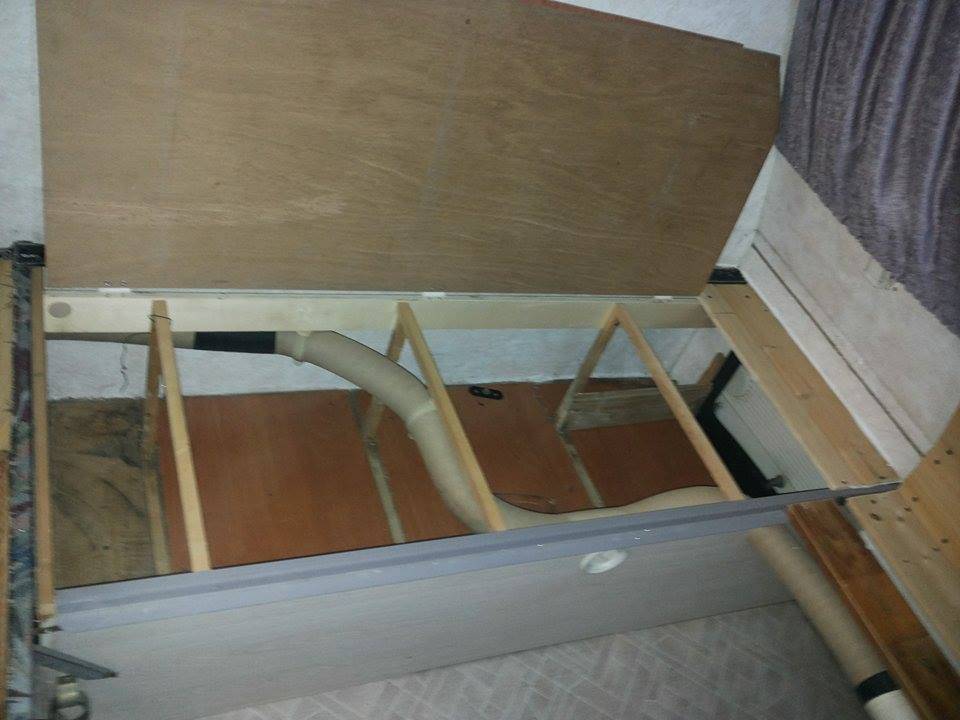

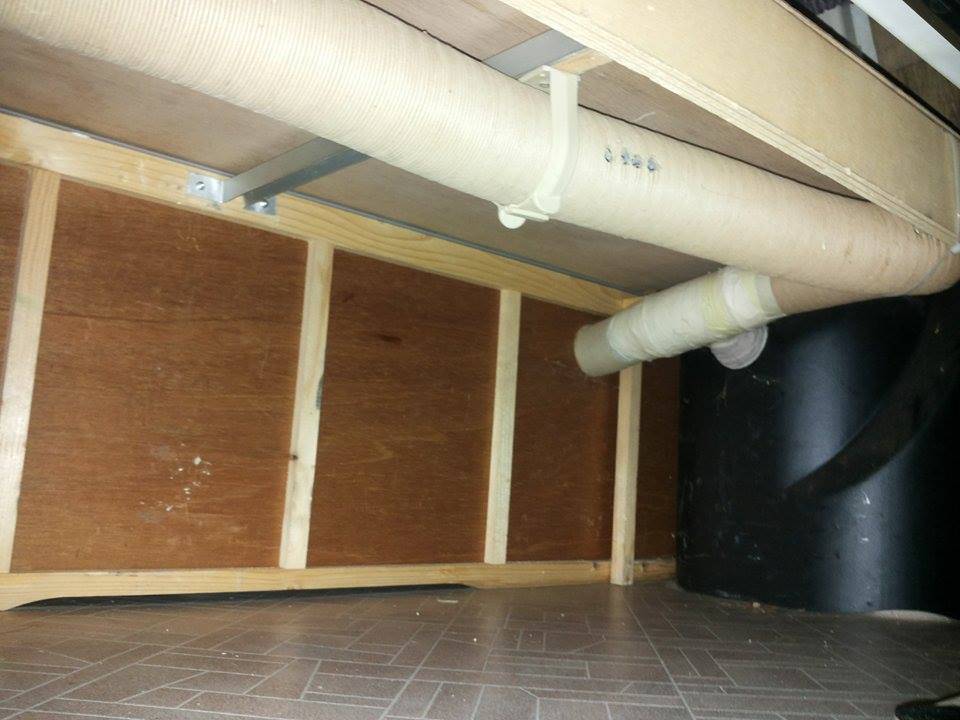

                  nr 4- tubul pozat/fixat sub bancheta dreapta fata, se vad si orificiile facute pe tubulatura! Am ales sa pozez tubulatura la partea superioara a incintei pentru a nu ma                              incurca la depozitarea diferitelor obiecte ce le detin. Se vede si racordul la ce-a de-a 2-a supapa fixata sub pat, in interiorul rulotei!

                  nr 5- tot sub bancheta dreapta fata, dar vedere inspre fata rulotei. Se vede si iesirea la butelie.

                  nr 6- vedere din rulota sub bancheta dreapta fata.

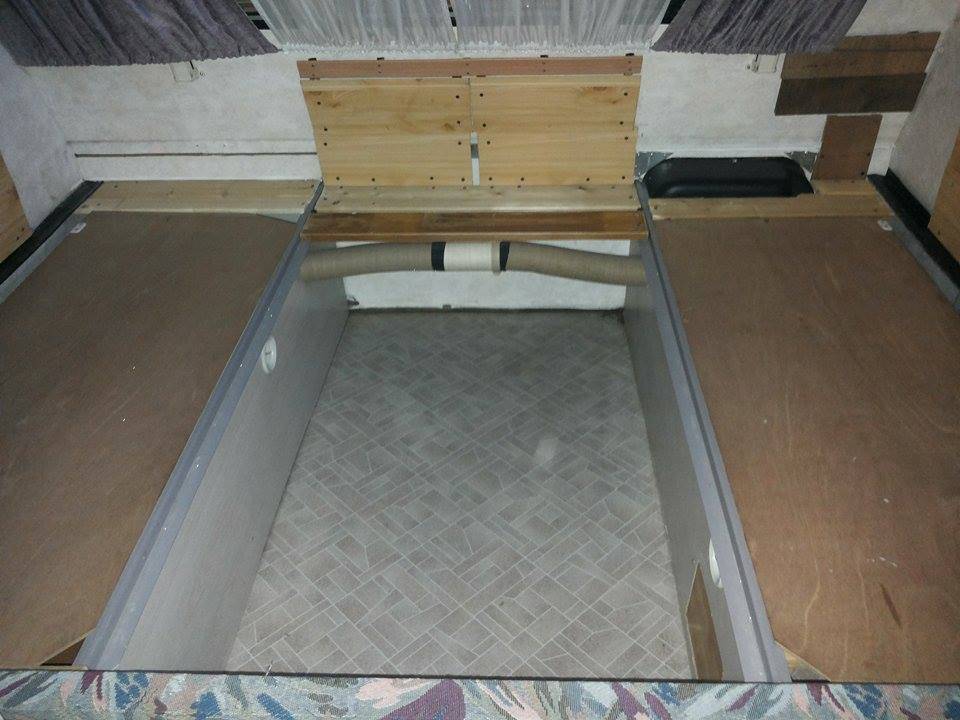

                  nr 7- traversare de pe dreapta pe stanga, tot la partea superioara a nivelului banchetelor! Patul fiind permanent montat nu ma deranjaza.

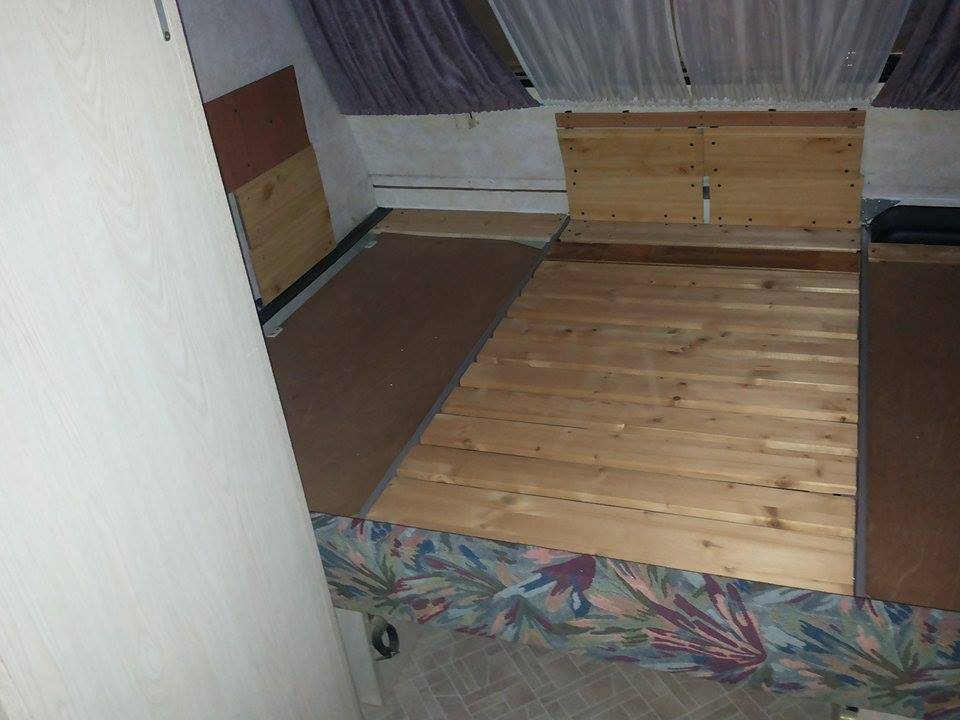

                  nr 8- gratarul patului montat, se vede si distantele create/extinse ca dimensiune, deoarece folosesc saltea suplimentara peste buretii banchetelor a trebuit sa le                                  extind,  ca sa permita iesirea aerului de sub banchete.

                  nr 9- imagine din rulota sub bancheta stanga fata, se vede si supapa montata acolo.

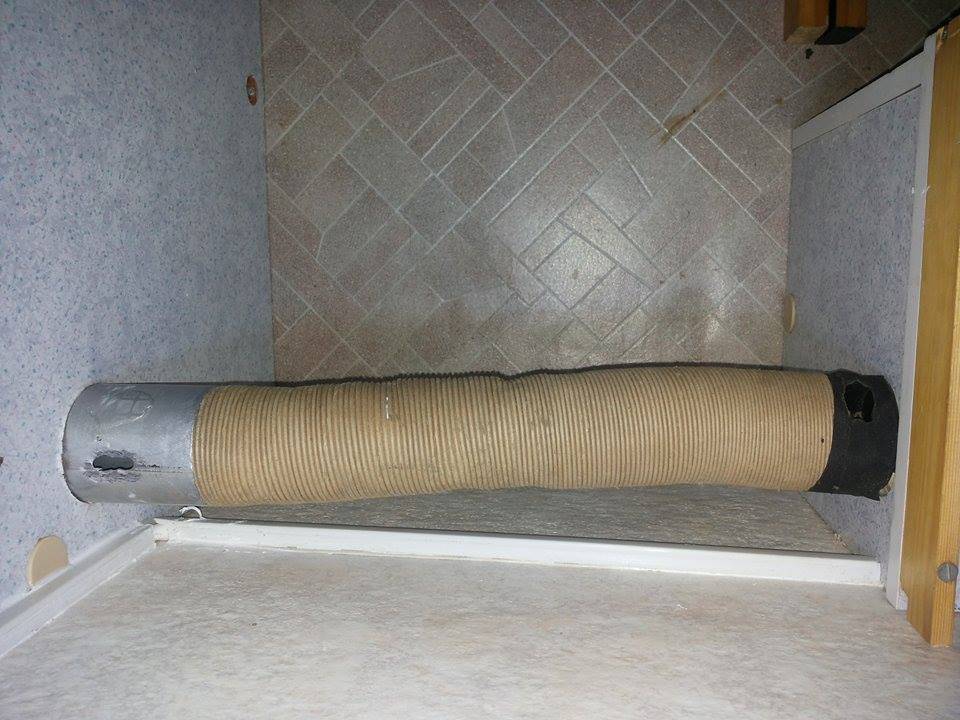

                  nr 10-traversare de la bancheta stanga fata in baie, se vede si slitul pentru aer executat in "piesa de imbinare" a tubului.

                            -nu am mai avut mufa dedicata, asa ca am facut dintr-un tub/spray de vopsea, are acelasi diametru.

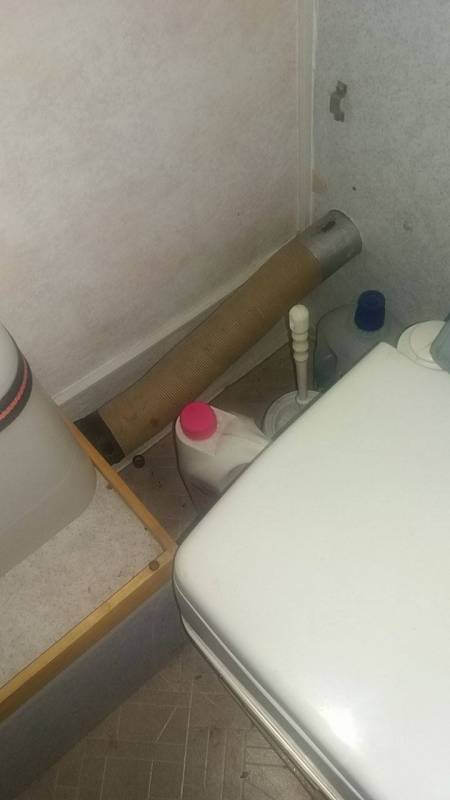

                 nr 11- traversarea prin baie cu orificiile aferente facute. Se terminase si tubul flexibil dedicat, asa ca am folosit ceva de plastic, mai mic ca sectiune, si am continuat                          pe sub mascarea rotii rulotei inspre "living".

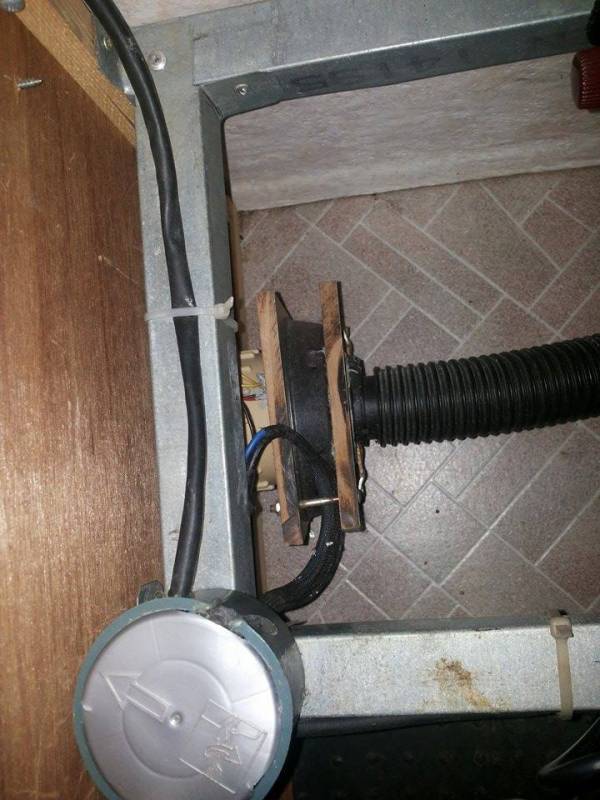

                 nr 12- traversare sub bancheta din living. Aici am creeat o microturbina, cu comanda separata, la nevoie o pornesc si aspira aerul cald mai puternic, fiind mare                                 circuitul si avand multe orificii create se pierde presiunea aerului.

                 nr 13-turbina creata, vedere mai de aproape.

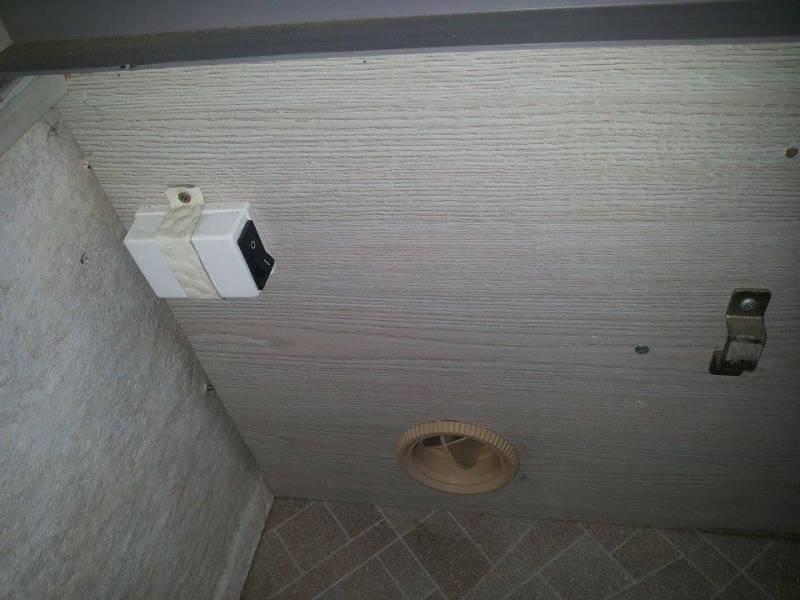

                 nr 14-circuitul scurt, iesirea de sub frigider, nu am mai avut supape dedicate si am adaptat un gratar de la un sifon de chiuveta.

                 nr 15-traversare pe sub chiuveta inspre cea de-a 2-a gura de aer din circuitul 2.

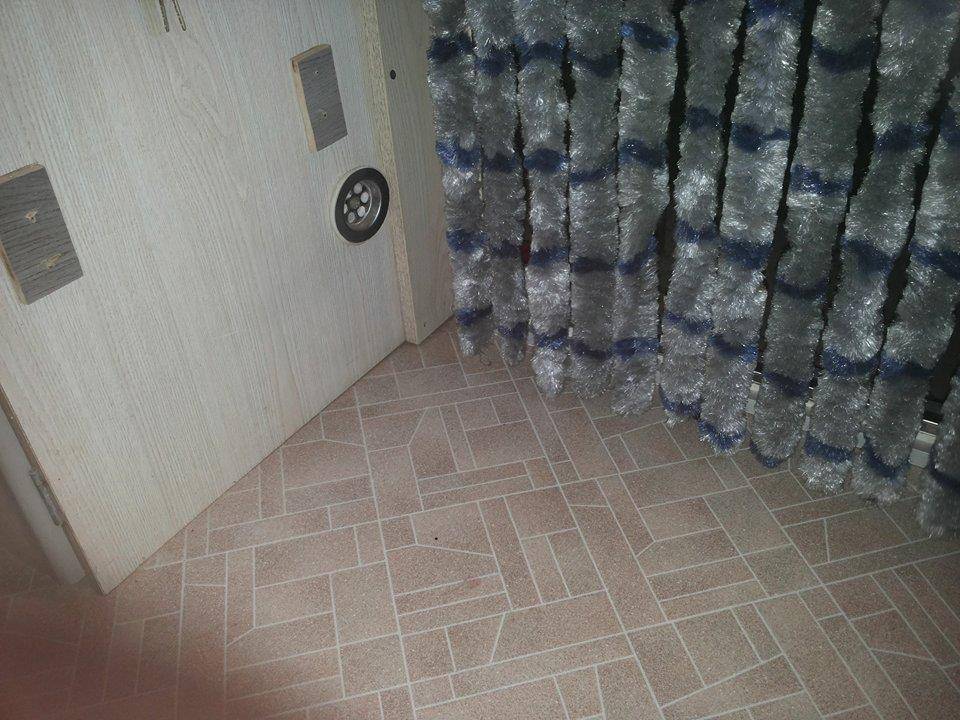

                 nr 16-a doua iesire, tot la fel facuta, dintr-un sifon. Asta da foarte bine la usa de acces in rulota!

                 nr 17-comanda turbinei create cu supape de refulare a aerului! Trebuia sa fie pusa imediat dupa turbina, dar uitasem de ea, asa c-am pus-o ultima!



Am preferat sa pun imaginile cu atasament direct, poate ca asa nu se mai pierd!

Bafta si indemanare colegilor ce vor sa-si realizeze distribuire aer in rulota!

S-auzim numai de bine!





Modificat 30 Noiembrie, 2016 de Eugen David

[Daniel P 12.569]

Buna ideea cu utilizarea acelor site de sifon din pozele 14 si 16 @Eugen David... De retinut!
