Instalatie electrica

[Alex.lefterica 56]

Salutare



Ma poate ajuta cineva cu o schema si cateva sfaturi de ce dimensiune de cabluri, sigurante, echipamente necesare si ce legaturi trebuie facute la o rulota sa poata fi folosita atat in off, cat si camping?

In momentul de fata rulota are panoul solar legat la 2 baterii printr-un mppt, tot iluminatul pe 12v si vreo 4 prize de 12v trase, pompe apa pe 12v invertor de 3000w, frigider, boiler si ac atat pe 12v pt pompa de apa, cat si 220v pt ventilatoare, dar par cam trase dupa ureche, in plus vechiul proprietar nu prea a putut sa imi dea detalii de legatul la 220v in camping sau curte si cum functioneaza. As vrea sa fac un pic de ordine prin ea (la partea de fire ma refer) si sa fie functionala integral in orice moment.



Multumesc!



Trimis de pe al meu SM-G986B folosind Tapatalk





[Alex.lefterica 56]

Am reusit sa gasesc aceste scheme. Stie cineva daca sunt ok, m as putea baza pe ele pentru refacerea instalatiei electrice la rulota mea?

Multumesc!

Trimis de pe al meu SM-G986B folosind Tapatalk

[Alex.lefterica 56]

Asta e cea de a 2 a...

Trimis de pe al meu SM-G986B folosind Tapatalk

[Ursu Florin 1.929]

în urmă cu 12 ore, Alex.lefterica a scris:

Am reusit sa gasesc aceste scheme. Stie cineva daca sunt ok, m as putea baza pe ele pentru refacerea instalatiei electrice la rulota mea?

Multumesc!

Trimis de pe al meu SM-G986B folosind Tapatalk


Sunt ok schemele 😃

[Viorel K 318]

Exista invertoare care si incarca, comuta automat si instantaneu pe baterie cand se taie curentul la retea,  cand vine curentul o incarca. In schema sunt separate. Am si eu unul pe centrala termica (acasa), e f ok ca iarna se mai intrerupe curentul pe aici.

[Adrian Mihai 96]

va rog o confirmare pentru ca in urma unei discutii anterioare am ramas nelamurit :

- consumatorii se leaga direct la baterie sau la iesirea dedicata din regulator ? in schema dezbatura sunt la baterie.



multumesc.



[Alex.lefterica 56]

Eu inca continui sa caut sa ma lamuresc ce grosimi de cabluri, ce marime de sigurante sunt necesare si cum se fac legaturile (atat pe 12v, cat si pe 220v).

Trimis de pe al meu SM-G986B folosind Tapatalk

[Cristian A 1.532]

Dacă te ajuta, caută și topicul:



Automatizare circuit electric rulota,



poate te ajuta cu ceva schema făcută de mine, teoretic și practic și implementată pe 2 rulote.



[NRLaurentiu 1.884]

în urmă cu 8 ore, Adrian Mihai a scris:

va rog o confirmare pentru ca in urma unei discutii anterioare am ramas nelamurit :

- consumatorii se leaga direct la baterie sau la iesirea dedicata din regulator ? in schema dezbatura sunt la baterie.



multumesc.



In functie de consumul instantaneu (adica nu toti consumatorii deodata - caz rar intalnit in practica), precum si de regulator, ii legi la iesirea acestuia. Avantaj: poti monitoriza consumul. Ex. de calcul pentru putere medie consumata seara: lumini (nu toate pornite), TV, incarcatoare telefoane/laptop cu un consum total sub ceea ce iese din regulator, este perfect. Ca o paranteza: ideal este sa reincarci gadgeturile ziua, atunci cand ai productie de la panoul fotovoltaic. Pompa de apa si orice alt consumator de putere (invertor, foehn, compresor, frigider cu compresor la 12 V etc) ii legi la bateria de acumulatori. Monitorizarea consumului acestora daca legi toti consumatorii aici, o poti face investind intr-un șunt cu monitorizare - alti bani, alta distractie. Mai poti face o smecherie pentru a ocoli aceasta investitie: la iesirea regulatorului, pe langa consumatorii de mica putere, legi si un releu de mare putere (adica la rupere sa aiba cel putin 60 A, dar sa tii cont ca si acesta va consuma ceva tot timpul!) Acesta va decupla toti consumatorii legati direct la bateria de acumulatori atunci cand regulatorul intrerupe iesirea in caz de tesiune scazuta. In principiu nu ai nevoie de montorizarea consumatorilor mari pentru ca ii vei folosi ocazional si pentru scurt timp (nu si in cazul frigiderului).

[Adrian Mihai 96]

Multumesc Laurentiu. Nu sunt mare fan off-camping pe perioada lunga ( mai mult de 2-3 zile) dar as vrea totusi sa pot face scurte iesiri de week-end . Rulota este noua si a venit din fabrica fara pregatire pt off dar eu am cumparat un acumulator pt rulote de 100Ah de la Decathlon si a fost conectata in service autorizat (ca sa nu pierd garantia) la iesirea de 12v din trafo rulotei si eu am intercalat un intrerupator pt situatia in care ma conectez la 220v. Acumulatorul il revitalizam cu un incarcator inteligent pt auto. Acum m-am decis sa cumpar un panou mobil (nu vreau sa gauresc inca rulota) pe care sa il iau cu mine numai cand merg off. Regulatorul l-am primit deja de la Aliexpress si este modelul simulacru de MPPT de 20A (chinezii spun ca are functiuni si de mppt dar limitate). Sunt in cautarea unui panou care scoate sub 25v ca sa pot folosi acest regulator.

Am gasit unul produs de Victron Energy dar vanzatorul este din Lugoj si nu vrea sa trimita pe curier ca sa nu se distruga. Sper sa gasesc o solutie pt ca pare ok calitativ.

Revenind la consumatori,  nu folosesc Tv iar laptop il pot incarca de la invertorul chinezesc pe care il am de vreo 2 ani . Nu l-am folosit inca dar sper sa fie ok macar pt a conecta boilerul din fabrica care merge numai la 220v. As scapa de grija apei calde in off fara vreo investitie serioasa.

Deci practic numai becurile led as putea sa le conectez la iesirea din regulator si nu are rost sa mai fac aceasta conexiune avand in vedere ca panoul si regulatorul nu vor fi fixate pe rulota si o sa las intacta instalatia din fabrica.

Ma gandeam sa pun un releu care sa intrerupa conexiunea cu instalatia de 12v a rulotei atunci cand tensiunea din baterie scade sub 10.5v de pe Aliexpress.

[Alex.lefterica 56]

Ma tot macina instalatia electrica si cred ca imi fac curaj sa ma apuc de ea. Dar pana atunci as avea niste intrebari:
- pt circuitul de 12v intre tabloul de sigurante si lumini trebuie cablu de 1.5? pt prize de 1.5 sau de 2.5?
- pe prizele de 220v dupa invertor pana in prize se pune fir de 2.5 si tablou de sigurante (ca in casa)?
- intre baterii si invertor/tablou sig 12v si tablou sig de 220v de cat trebuie sa fie firele?

Multumesc!

Trimis de pe al meu SM-G986B folosind Tapatalk

[Gabriel Schuster 1.601]

acum o oră, Alex.lefterica a scris:

Ma tot macina instalatia electrica si cred ca imi fac curaj sa ma apuc de ea. Dar pana atunci as avea niste intrebari:
- pt circuitul de 12v intre tabloul de sigurante si lumini trebuie cablu de 1.5? pt prize de 1.5 sau de 2.5?
- pe prizele de 220v dupa invertor pana in prize se pune fir de 2.5 si tablou de sigurante (ca in casa)?
- intre baterii si invertor/tablou sig 12v si tablou sig de 220v de cat trebuie sa fie firele?

Multumesc!

Trimis de pe al meu SM-G986B folosind Tapatalk




Salut,

am o sugestie pentru tine, daca nu te pricepi la electricitate apeleaza la un electrician.

Cu electricitatea nu este de glumit, orice eroare poate duce la consecinte grave.

Repet, este doar o sugestie.

[Alex.lefterica 56]

Salutare, multumesc pentru sugestie, chiar nu este nici o suparare. Insa nu sunt chiar strain in ale electricitatii. La casa, de exemplu, singur mi-am tras absolut toata instalatia electrica, intr-adevar la indrumarea electricianului (care mi-a spus ce fel si cate fire si de unde pana unde, la genul de la priza 3 fire de 2.5 pana in doza, de la doza la tablou x fire cu x mmp), care mai apoi a venit si a facut legaturile in doze si in tablouri. Pe urma cand mi-am facut foisorul mi-am facut singur instalatia electrica in el cu 7 lampi, 3 prize, intrerupatoare cap scara si etc.

Acum, la rulota, imi da cu virgula partea asta de 12v, curent continuu, amperaje destul de mari si alimentarea asta din mai multe surse a aceiasi instalatii (panouri solare, invertor, cuplare la o retea electrica in camping si etc).

Mi-as dori si aici, ca si in cazul casei, sa gasesc pe cineva care sa imi spuna ce/cum/cat sa cablez si apoi sa ne intalnim sa faca legaturile, masuratorile si probele (binenteles ca toate acestea contra-cost, nu vreau sa isi piarda nimeni timpul lui liber pentru mine degeaba)...asta pentru ca in primul rand imi place mesteresc si in al doilea rand, de ce sa nu fiu realist, si din cauza costurilor (ma gandesc ca una e sa se apuce cineva sa munceasca si sa se tavaleasca prin rulota 2-3-4 sau cate zile or fi, si alta e doar cateva ore-1 zi sa faca legaturile si probele de rigoare.

Multumesc!

Trimis de pe al meu SM-G986B folosind Tapatalk

[NRLaurentiu 1.884]

In ceea ce priveste apa calda in off-camping, incalzeste o oala cu apa pe aragaz si apoi toarn-o in rezervor! Proportiile le stabilesti singur. Asa ai apa potrivita pentru dus, fara batai de cap!

[Alex.lefterica 56]

Nu apa calda e problema, rulota este dotata cu boiler pe gaz.

Trimis de pe al meu SM-G986B folosind Tapatalk

[NRLaurentiu 1.884]

în urmă cu 13 ore, Adrian Mihai a scris:

[...] invertorul chinezesc pe care il am de vreo 2 ani . Nu l-am folosit inca dar sper sa fie ok macar pt a conecta boilerul din fabrica care merge numai la 220v. As scapa de grija apei calde in off fara vreo investitie serioasa [...]

Am scris de la telefon, tinusem minte de ceea ce s-a scris (vezi citatul) si asa am dat ideea. Nu mi-am amintit ca scrisese altcineva. S-au cam amestecat postarile pe aici.

[Adrian Mihai 96]

în urmă cu 4 ore, NRLaurentiu a scris:

In ceea ce priveste apa calda in off-camping, incalzeste o oala cu apa pe aragaz si apoi toarn-o in rezervor! Proportiile le stabilesti singur. Asa ai apa potrivita pentru dus, fara batai de cap!

Nu este atat de usor pt ca rezervorul este sub patul frantuzesc intr-un colt iar posibilitatea deva turna o oala de apa fierbinte in el nu e chiar simpla. Pe de alta parte daca conestez invertorul la reteaua de 220v imi este teama sa nu intru intr-o bucla redundanta a sistemului 220 / 12 respectiv:

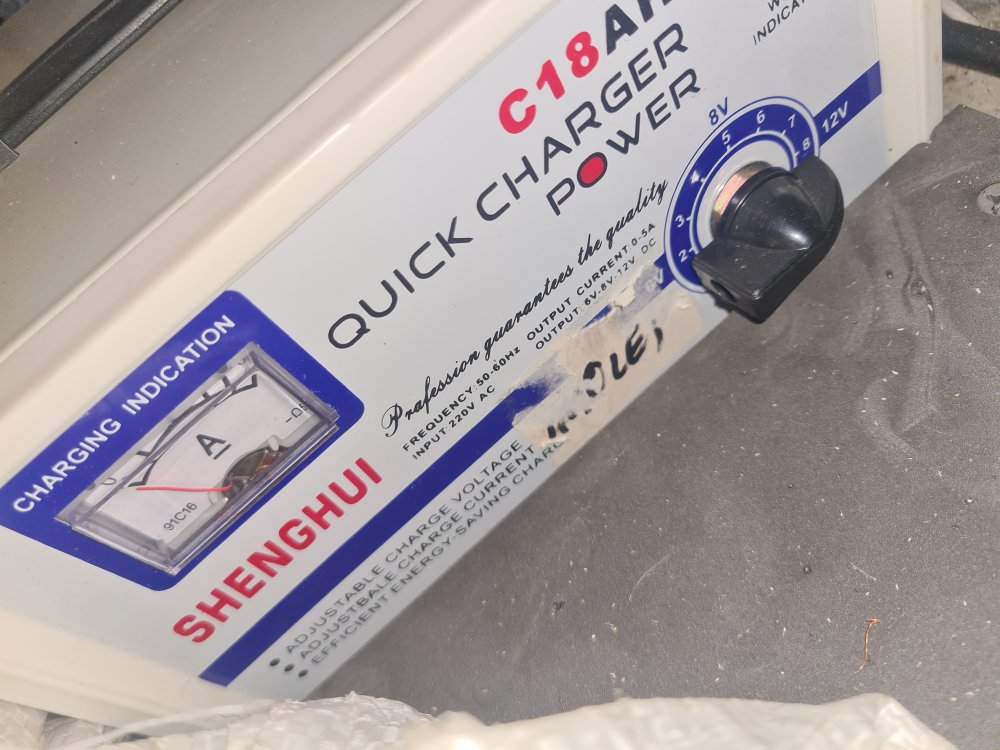

- bateria este conectata la iesirea din trafo 220 la 12 si de acolo la toti consumatorii pe 12v

- invertorul legat la baterie iar iesirea lui la reteau 220v ceea ce va alimenta trafo si creste puterea consumata .



Crezi ca este corect ce spun mai sus ? Care ar fi solutia ?



Merci

[NRLaurentiu 1.884]

Pentru linistea ta si a sistemului montezi intrerupatoare.

Da, dificil de alimentat bidonul. Sa nu pui pe la exterior, deformezi plasticele.

Pentru TT exista si rezistenta la 12 V / 200 W (parca). Il transformi. Nu mai stiu exact ce sistem ai. Este cam scumpa rezistenta noua, dar mai ieftin decat sa schimbi tot.

[Alex.lefterica 56]

Acum, la rulota, imi da cu virgula partea asta de 12v, curent continuu, amperaje destul de mari si alimentarea asta din mai multe surse a aceiasi instalatii (panouri solare, invertor, cuplare la o retea electrica in camping si etc).

Mi-as dori si aici, ca si in cazul casei, sa gasesc pe cineva care sa imi spuna ce/cum/cat sa cablez si apoi sa ne intalnim sa faca legaturile, masuratorile si probele (binenteles ca toate acestea contra-cost, nu vreau sa isi piarda nimeni timpul lui liber pentru mine degeaba)...asta pentru ca in primul rand imi place mesteresc si in al doilea rand, de ce sa nu fiu realist, si din cauza costurilor (ma gandesc ca una e sa se apuce cineva sa munceasca si sa se tavaleasca prin rulota 2-3-4 sau cate zile or fi, si alta e doar cateva ore-1 zi sa faca legaturile si probele de rigoare.

Oare reusesc sa gasesc pe cineva dispus sa ma ajute la problemele de mai sus?

Trimis de pe al meu SM-G986B folosind Tapatalk

[Alex.lefterica 56]

Salutare si sper sa nu devin stresant,



Dupa studiu indelung pe internet, m-am sucit, m-am invartit si m-am gandit la urmatoarea configuratie pentru circuitul de 12v&220v din rulota:



1. de la panoul solar la controller cred ca sunt fire de 4mm (le las asa, doar eventual le pun niste mufe speciale sa renunt la "tigania" de acum cu niste riglete mari) - foto atasat.

2. de la controller la baterii si intre baterii va rog sa ma ajutati voi cu un sfat ce cabluri ar trebui sa folosesc? Si daca pot sa pun bateria 1 pe o roata si bateria 2 pe a 2a roata sau trebuie sa fie una langa alta? ->foto atasate cu controllerul si cu bateriile.

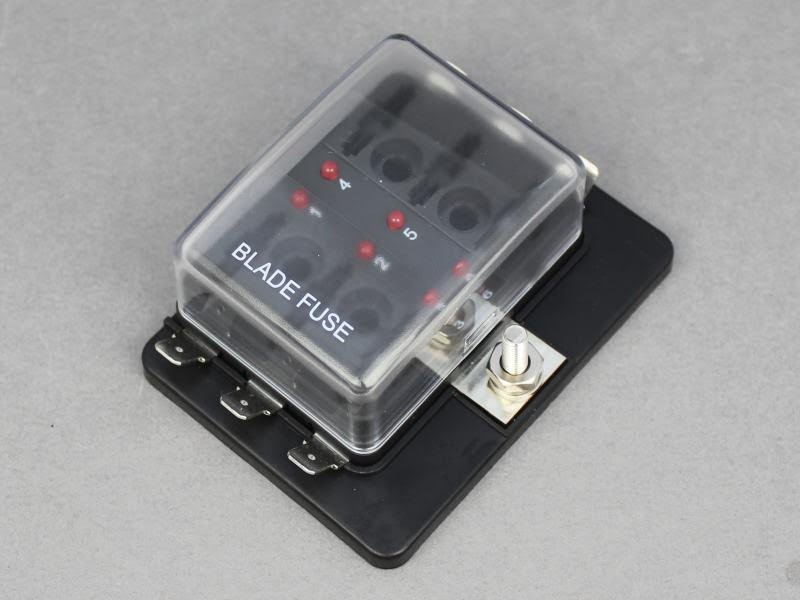

3. din baterii, cu cablu de tip MYF de 10 mmp intr-un fusebox (sau 2 daca e necesar) de 12v -> in genul celui din foto atasata; o intrebare: "+" si "-" poti fie luati de pe o baterie sau trebuie "+" de la o baterie si "-" de la cealalta? e prea gros 10 mmp?

4. prizele de 12v (gen bricheta de masina): 3-4 bucati,  fiecare cu cablu ei de 1.5mmp, de tip MYF si se unesc intr-o doza de legaturi;

5. luminile pe 12v: fiecare lampa/banda led cu cablul ei de 1.5 mmp, tip MYF si intrerupator pe +; la fel toate se uneasca intr-o doza de legaturi.

6. dozele de legaturi pt prize si lumini alimentate din fusebox cu cablu MYF de 4 mmp (1 siguranta pe lumini, 1 siguranta pe prize sau mai multe?)-> e ok? De ce amperaj sa fie sigurantele pt lumini si prize?

7. pompa de apa externa, direct din fusebox cu cablu MYF de 1.5mmp si intrerupator pe "+". De cat siguranta?

8. pompa de apa de la sistemul de ventilatie pe apa/AC (submersibila) legata tot direct in fusebox cu cablu MYF de 1.5 mmp. De cat siguranta?

9. frigiderul, partea de 12v (care nu cred ca o voi folosi vreodata, dar sa fie acolo); problema este ca nu stiu ce cablu si ce siguranta ar fi necesar?

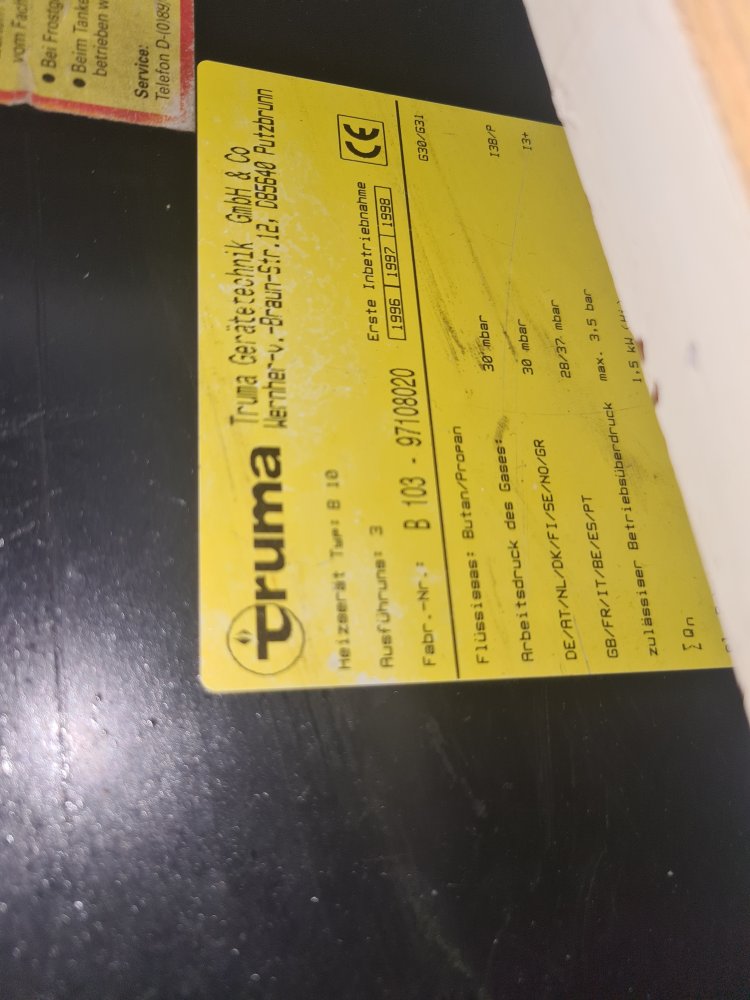

10. boilerul are nevoie de 12v? ce cablu si ce siguranta ii trebuie?

11. de la baterii la invertor (3000w, foto atasata) cablu MYF de 35 mmp. Nu e cam gros?

12. aici intervine o dilema: pe circuitul de 220v o sa fie doar vreo 3, max 4 prize pe care nu stiu daca sa le alimentez doar pe o siguranta sau pe mai multe sigurante. In principiu pe 220v o sa fie doar sistemul de ventilatie pe apa/ac, un aparat de cafea si, eventual, un cuptor cu microunde, cel mai mic existent (doar daca imi puteti spune ca merge) si frigiderul, partea de 220v (pe care il folosesc doar daca raman fara gaz); normal, ca toate cele enumerate nu o sa fie folosite concomitent sau pe termen lung.



13. firele la prizele de 220v tot cablu MYF de 2.5 mmp

Si cea mai mare dilema pe care o am este ce fac cu priza exterioara si cum o intercalez in sistem?

Cum alimentez din priza exterioara atat prizele de 220v (care in off sunt pe invertor) cat si sistemul de 12v pt lumini, dar sa nu se "certe" cu panourile solare? Foloseste la ceva stabilizatorul din foto atasata?

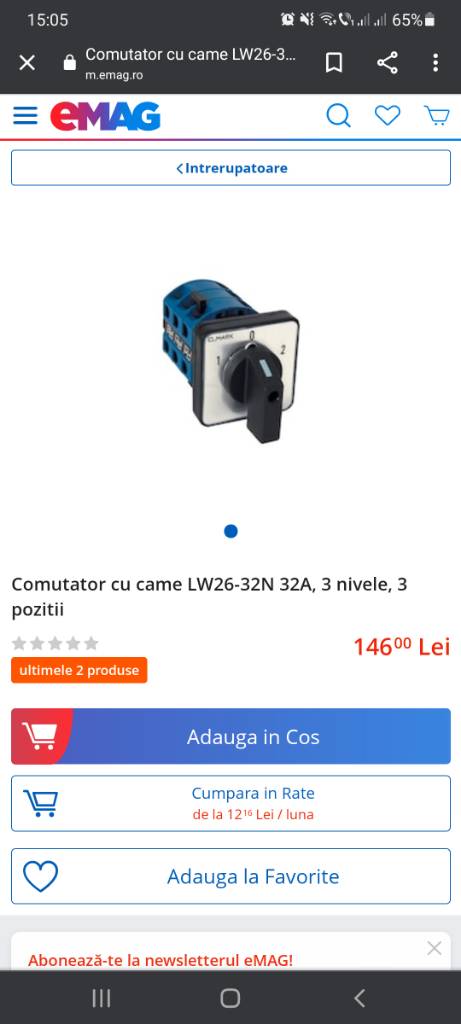

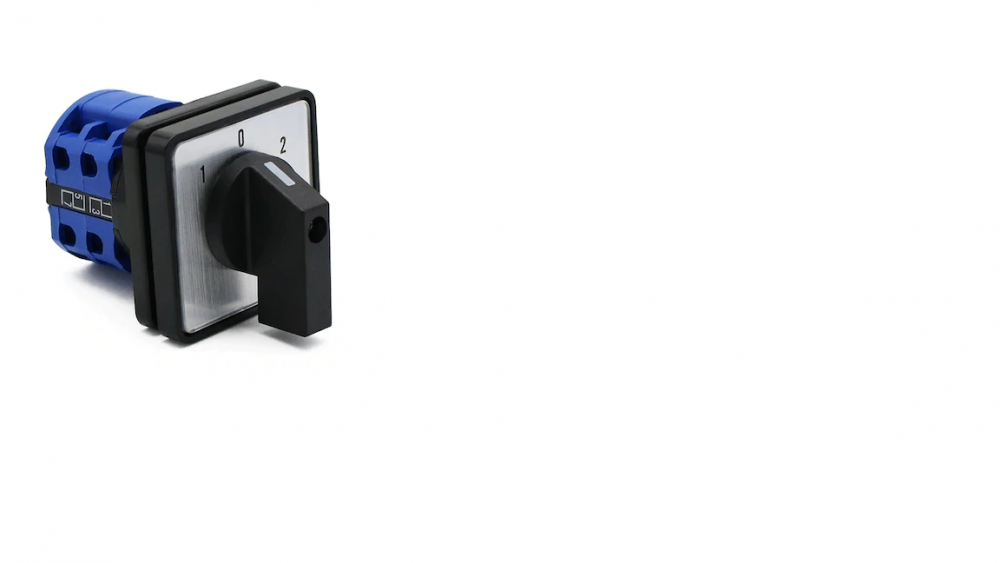

Ajuta la ceva un buton de genul asta: Buton rotativ MAN-OFF-AUTO, 20A, 660V - eMAG.ro ?
Nu vreau sa renunt la ea, rulota va fi folosita si on camping, nu numai off.



Toate legaturile facute cu papuci dedicati (sertizati cu cleste) unde este necesar, in dozele de legaturi ma gandesc sa folosesc cleme de derivatie.

Ce parere aveti? E supra sau sub dimensionat ceva? E exagerat ceva pe undeva? Se poate mai simplu si in siguranta sistemul acesta? Mai trebuie ceva sigurante pe undeva?

Pe baterii cum fac legaturile cu toate cablurile enumerate mai sus? exista mufe de borne?

Va multumesc anticipat pentru sfaturi si rabdare si dau navetele de bere la prima vedere.

P.S: daca este cineva priceput si nu doreste sa ofere "consulta" gratis pe timpul lui inteleg perfect si sunt dispus sa "suport" consultanta.

[Alex.lefterica 56]

Acum mi am dat seama, trebuie circuitul electric si la wc, banuiesc ca si el are pompa. De 1.5 mmp e de ajuns?siguranta de cat sa fie?

In rest, n are nimeni nici o parere legata de cele scrise mai sus sau vreun sfat/indrumare?

Multumesc!

Trimis de pe al meu SM-G986B folosind Tapatalk

[NRLaurentiu 1.884]

La 2/14/2021 la 15:34, Alex.lefterica a scris:

[...]

14. Si cea mai mare dilema pe care o am este ce fac cu priza exterioara si cum o intercalez in sistem?

15. Cum alimentez din priza exterioara atat prizele de 220v (care in off sunt pe invertor) cat si sistemul de 12v pt lumini, dar sa nu se "certe" cu panourile solare? Foloseste la ceva stabilizatorul din foto atasata?

17. Ajuta la ceva un buton de genul asta: Buton rotativ MAN-OFF-AUTO, 20A, 660V - eMAG.ro ?
Nu vreau sa renunt la ea, rulota va fi folosita si on camping, nu numai off.

18. Toate legaturile facute cu papuci dedicati (sertizati cu cleste) unde este necesar, in dozele de legaturi ma gandesc sa folosesc cleme de derivatie.

[...]

19. Pe baterii cum fac legaturile cu toate cablurile enumerate mai sus? exista mufe de borne?



1. Lasa-le de 4 mm, nu o sa ai mai mult de 20 A. Scoate rigletele acelea,  cositoreste firele si izoleaza-le cu termocontractibil. O sa arate mai frumos si eviti oxidarea in rigleta. Banuiesc ca sus la panou sunt mufe.
2. Tot conductor de 4 mmp. Bateriile de acumulatori... Hmm... Doua?! Daca pui doua, trebuie sa iei si un egalizator. Eu zic una montata cat mai aproape de restul componentelor.

3. Daca tii mortis sa pui doua, aseaza-le una langa alta, altfel ai pierderi si, in plus, nu sunt nici macar identice sa stea egalizate. Conductorul de legatura pentru cutiuta cu sigurante, in functie de ceea ce legi la ea (puterea totala), este arhisuficient de 6 mmp. De 10 mmp doar daca vrei sa pui cine stie ce energofag (mover, intvertor, compresor etc.) si oricum este nerecomandata aceasta instalare! Astea le alimentezi pe fiecare separat, nu prin acea cutie cu sigurante! Plusul si minusul le iei de la bornele bateriei de acumulatori cea mai apropiata (daca montezi in continuare doua...)

4. a. Daca nu pui fierbatoare la ele, le montezi la cutia cu sigurante intr-o singura pozitie (cu siguranta de 10 A) cu conductor de 2, 5 mmp.

4. b. Daca vrei sa fie de putere (compresor, fierbator, foehn, uscator de par etc.) le faci fiecareia circuit separat cu siguranta de 15 A si conductor de 4 mmp.

4. c. etichetezi fiecare priza de 12 V cu puterea maxima suportata.

5. Luminile deja existente in rulota din fabricatie trebuie sa aiba deja un circuit. Cauta-l. Ce pui tu suplimentar, faci asa cum ai zis, dar fiecare cu legatura spre cutia cu sigurante (e suficient sa ocupi o pozitie din cutie).

6. Nu inteleg. Te referi la circuitul 230 V? Ai lumini la 230 V?

7. De asemenea, ar trebui sa ai deja un circuit original pentru pompa de 12 V. Daca nu ai/nu-l gasesti, il creezi: conductor de 2, 5 mmp, comutator si siguranta in functie de amperajul pompei plus ceva in plus sa rotunjesti pentru ca nu exista/se gasesc extrem de greu sigurante atipice. De ex. de 4 A (cat se recomanda pentru pompa de WC de la Thetford) - pui de 5 A in acest caz.

8. De asemenea, conductor de 2, 5 mmp si siguranta cum am spus la pct. 7. Tine cont si de lungimea fiecarui traseu. Teoretic este suficient un 1, 5 mmp, dar la lungimi mai mari de 2 m si curent de 4 A, pompa o sa lucreze sub parametri.

9. Frigiderul original lucreaza la 12 V doar cand tractezi. Atat. Altfel iti goleste bateriile de acumulatori in 2-3 h. Daca tii mortis sa faci asa ceva, in functie de lungime pui conductor de 4 sau 6 mmp si siguranta de 15 A (banuiesc ca ai rezistenta de 120 W).

10. Exista TT si cu alimentare duala, la 230 V si la 12 V (sau modele separat, nu mai tin minte). Din cat imi amintesc are putere de circa 150 W pe partea de 12 V. Faci circuit similar cu cel de la pct. 9. Siguranta de 15 A.

11. Invertorul are doar varf la 3.ooo W. Continuu are circa 1.5oo W. Calculezi sectiunea conductorului la o putere de maxim 2.5oo W,  coroborat cu traseul cel mai scurt alegi sectiunea minima recomandata.

12. O singura siguranta pentru tot. Eu asa am si inca nu am folosit 230 V in camping, doar acasa sa dau cu aspiratorul!  Ca o actualizare a sistemului 230 V, schimba ce ai acum pus la siguranta automata cu o alta siguranta automata dar cu sistem identic de prindere in tablou pentru a nu face alte adaptari si cu curba B de declansare (de ex. B10 in loc de C10). Banuiesc ca este de 10 A acum siguranta.

13. Nu ai prize de 230 V acum? Sunt atat de distruse traseele de vrei sa le schimbi? Daca da, atunci nu! Nu cred ca ai nevoie de 2, 5 mmp! Banuiesc ca acum sunt de 1, 5 mmp si asa ar trebui sa le lasi. In camping, daca ai nevoie de un radiator, cu unul mai puternic de 500 W nu o sa ai ce face cu el. Pana sa sara siguranta de la tine, sare aia din camping! Asa ca e bine sa ai in dotare un radiator de 500 W sau in doua trepte (500/1.ooo W).

14. Nu ai legatura acum de la priza externa? O lasi asa cum e acum. In locul sursei 230 V-12 V montezi o sursa in comutatie (nu ai achizitionat-o inca). Montezi (parca s-a discutat asta deja) intrerupatoare pentru a evita perpetuum mobile.

15. + 16. Legi la intrarea in siguranta 230 V circuitul de la iesirea invertorului. Din nou, cu comutator pentru a evita... Circuitul de 12 V va avea alimentare din regulatorul solar/bateria de acumulatori (dupa cum preferi) sau de la sursa in comutatie 230 V la 12 V (pe care nu ai luat-o inca). Uita de acel stabilizator la rulota.

17. Nu cunosc specificatiile/nu am timp sa caut. Banuiesc ca este doar pentru 230 V si nu-l vei folosi la 12 V.

18. a. Da

18. b. intrebare: ai doze in rulota?

19. In functie de borne, ai papuci speciali.



Spor!

[Alex.lefterica 56]

Salutare si multumesc mult pt lamuriri, ca de obicei, foarte folositoare si la subiect.



Te mai stresez cu mici lamuriri:

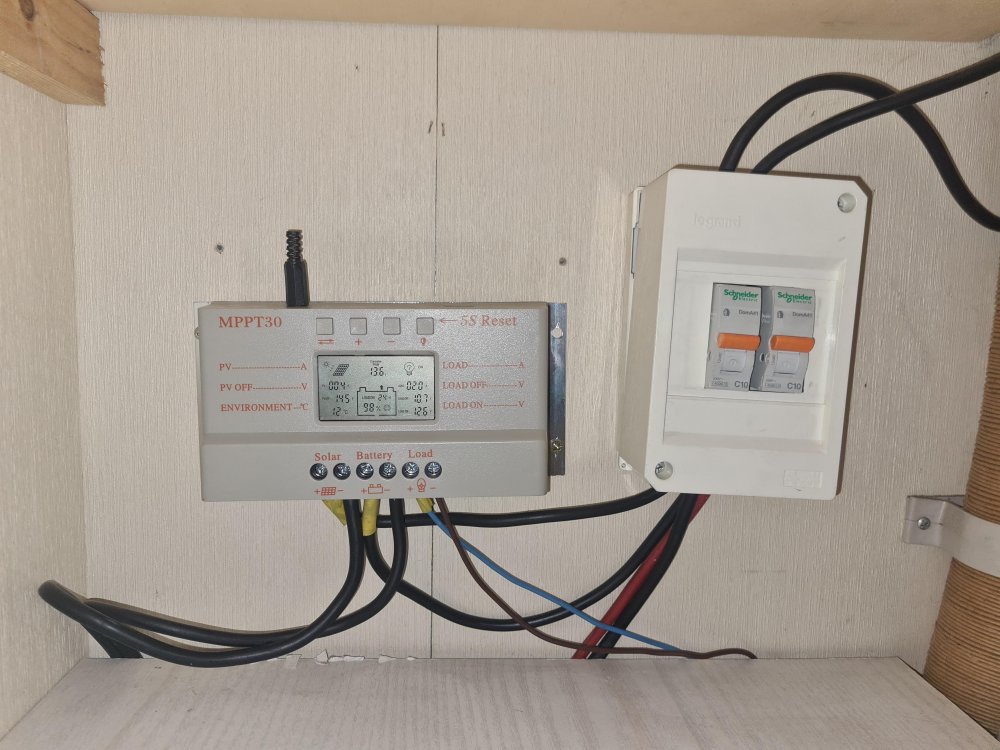

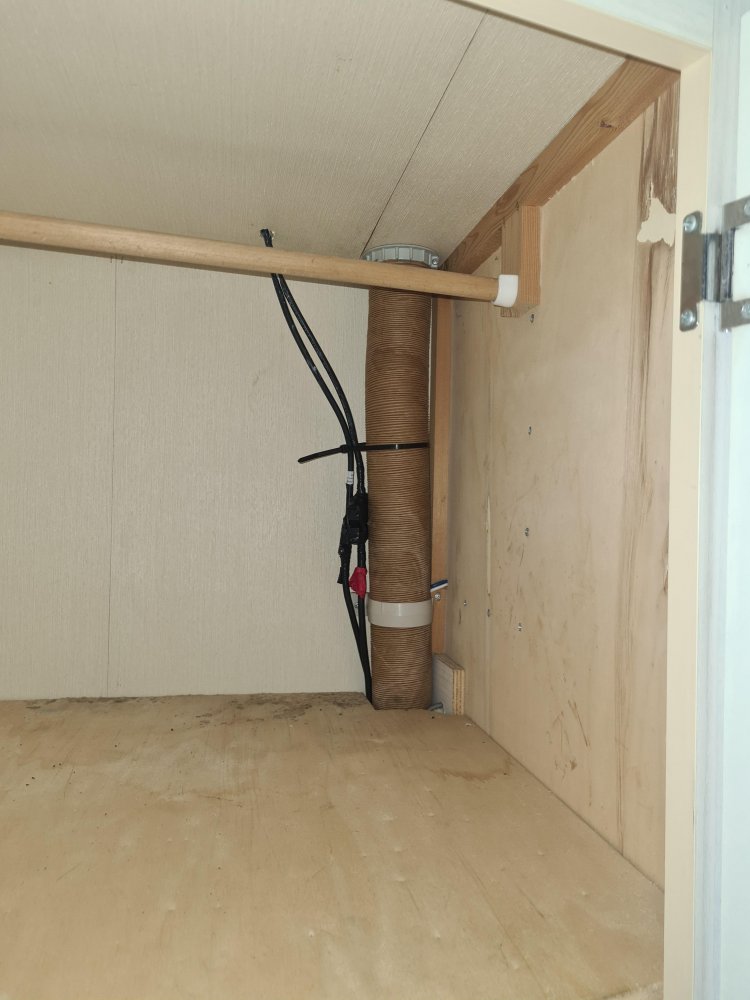

1. de unde ies firele de sub panou si pana la rigletele din foto nu sunt alte mufe. din acest motiv as fi zis sa pun in loc de riglete mufe MC4 - cei de aici: https://www.dedeman.ro/ro/set-conector-pni-mc4-mama-tata/p/1054763

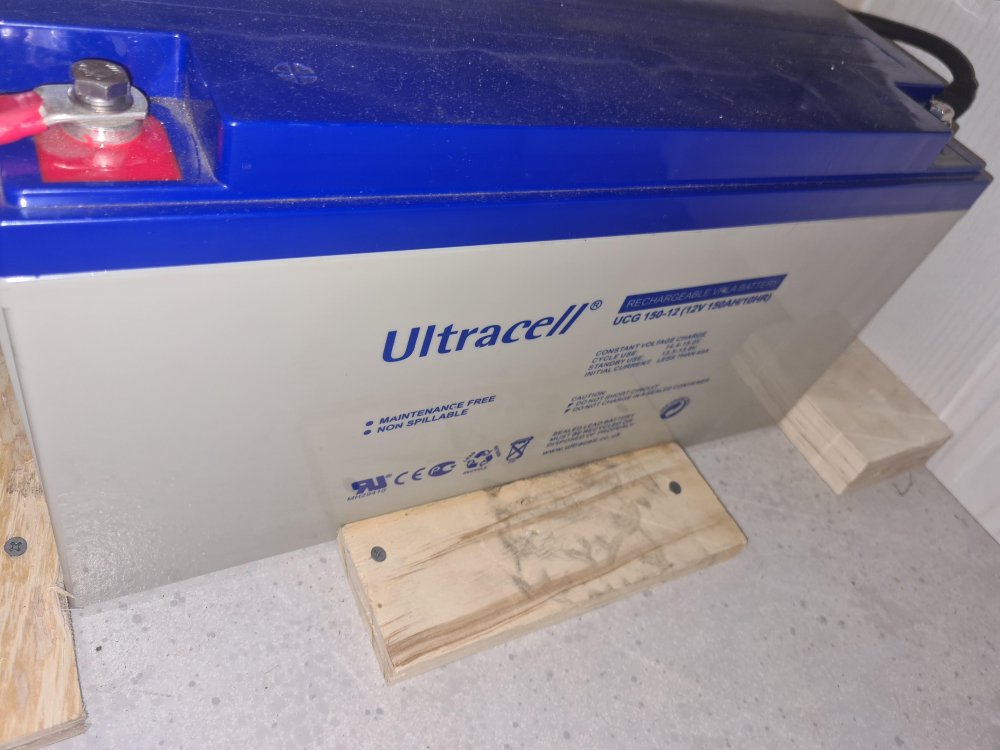

2. parca nu as vrea sa renunt la una din baterii, mai ales ca le am deja (asa am luat rulota), si nici nu stiu la care sa renunt - cea de 200 Ah e mai veche, dar e mare, iar cea de 150 Ah are vreun an, dar e mai mica.

3. daca le pun una langa alta pe o roata (opus fata de frigider), dar in spatele sobei truma e ok? sau ar trebui intr-una din lazi? Momentan n am mover, si daca o fi sa ii pun ii fac circuit separat, asa cum se recomanda…compressor nici atat, invertor – la ce fel de invertor te referi?

4. a) prizele in mare parte o sa fie folosite pt incarcarea telefoanelor, a tabletei fetei si tv (eventual receiver) => cum leg 4 prize intr-o singura pozitie in fusebox? Pentru a evita contactele imperfecte ma gandeam sa se intalneasca fiecare priza cu cablul ei de 1.5 intr-o doza “legate” cu cleme de derivatie (de genul asteia https://www.dedeman.ro/ro/cleme-derivatie-5-fire-wago-222-415-5-bucati/p/1027802?k=cleme derivatie&apn=2&pn=1&idc=1340&pip=0&osa=1&upf=1 ) si din doza in cutiuta de sigurante cu cablu de 4mm cu siguranta de 15

b) ma gandesc ca ar fi bine sa fie de putere ca cine stie ce idei ii vin consoartei de uscatoare de par, aparat de cafea, lada frigorifica etc…

=> a+b -> ma gandesc ca in cazul asta sa trag 1 sau 2 prize circuit separat cf indicatiilor tale (4mmp cablu cu sig 15A fiecare)

5. luminile pe 12v sunt trase acum la comun cu prizele, de aceea as vrea sa le refac (sa le separ) ca sa nu am surprise (tot cirucitul de 12v e haotic). Cablu de de 1.5 mmp pt fiecare lampa, toate in doza (aceiasi situatie ca la prize), din doza in fusebox cu ce cablu?siguranta de 15A pe toate luminile e de ajuns?

6. nu, ma referem la 12v, nu am lumini pe 220v si nici nu vreau. sig de 15a pe circuitul de lumini e de ajuns? Si cablu de 4mmp sa alimenteze cele 2 doze (prize si lumini)?

7. o sa il creez, pe pompa scrie “use 7.5 amp slow blow fuse” => siguranta de 10A

8. cred ca cu tot cu ocoliri si toate cele o sa fie peste 2m => 2.5 mmp cu siguranta citesc pe pompa ce scrie.

9. ok, il lasam fara alimentare pe 12V, nu vreau sa raman fara baterii

10. sa incerc sa vad ce e pe acolo, daca are si circuit de 12/220

11. invertorul vreau sa pun imediat langa baterii, deci circuitul de la baterii pana la el va fi scurt, zic eu un maxim de 1m pentru pozarea cablurilor. Acest calcul ma cam bate, daca ma poti ajuta?

12. singurele sigurante existe in momentul de fata in rulota sunt cele din foto (cele 2 de langa controller-C10 intrerup alimentarea din panou) si cea de langa priza exterioara (langa invertor in poze). Singura priza de 220 pe care am testat-o a fost cea de la instalatia de AC (ventilatie cu apa) pe care mi-a aratat fostul proprietar ca functioneaza.

13. are vreo 3 prize trase, dar nu cred ca sunt folosite firele vechi si oricum prizele sunt vai de mama lor. Nu cred ca o sa fie cazul de radiator, eventual daca simt nevoia vreodata o sa iau pe gaz (din ala de se pune pe butelie)

14. are legatura la priza exterioara, dar nu stiu cat de corect e facuta. Inteleg ca din priza ext se leaga sursa in comutatie? Cu cablu de ce diametru? Rugaminte: cand ai timp poti sa imi recomanzi o sursa in comutatie buna pentru rulota? Unde se leaga acele intrerupatoare?

15+16. ce diametrul sa aibe cablul de la iesirile invertorului si pana la siguranta de 230v? si ce diametru sa aibe cablul de la sursa in comutatie la instalatie de 12v?

17. ok, nu il mai bag in seama

18. b) am vreo 2 doze prin rulota care nu stiu la ce folosesc. Eu ma refeream la dozele de legaturi de la luminile de 12v si prizele de 12v de mai sus.

19. o sa caut papuci.



Multumesc inca o dtaa din suflet pentru lamuriri.

[Alex.lefterica 56]

Salutare

In urma postarilor anterioare am incercat sa fac o schita cat de cat. Va rog sa imi scuzati "talentul" deosebit la desen, dar am incercat sa fie cat mai completa si pe intelesul meu, sa ma pot orienta dupa ea cand trec la executia propriu zisa.

As mai avea totusi cateva "dileme":
1. Firele si sigurantele, atat pentru 12v, cat si pentru 220v sunt corect dimensionate?
2. In loc de mufele MC4 as avea vreo solutie sa folosesc vreun fel de siguranta? (Ar fi singura posibilitate de izolare a panoului de controller).

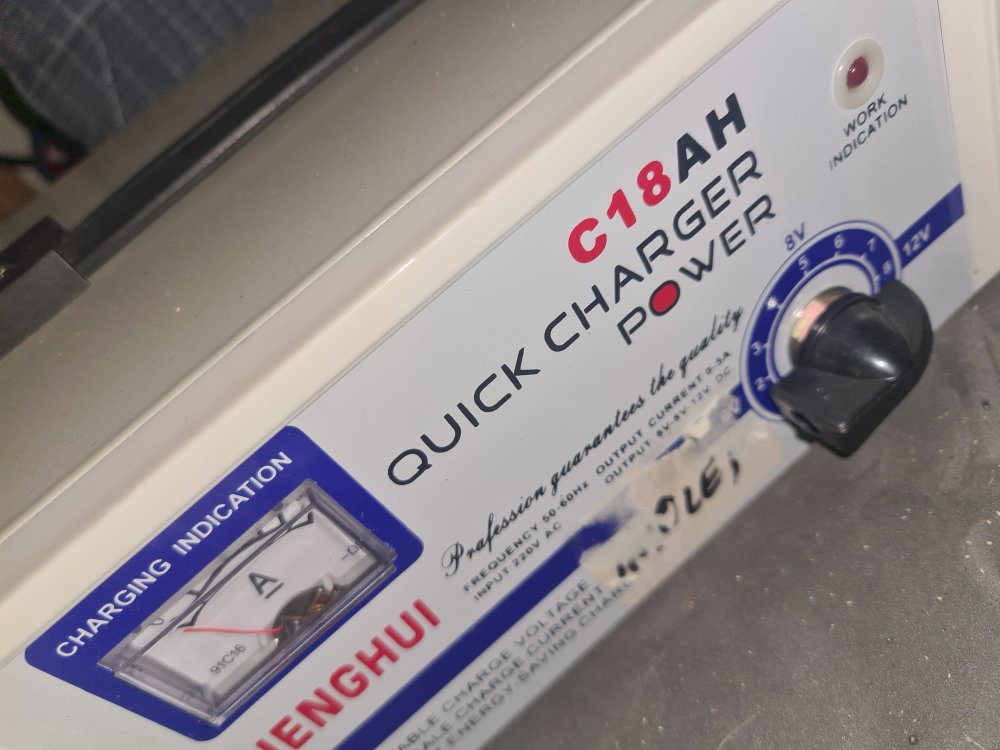

3. "Stabilizator tens 12v" l-am pus inaintea circuitului de 12v deoarece m-am gandit ca bateria nu furnizeaza un curent stabil de 12v.
a. Credeti ca pot renunta la el si sa alimentez tot circuitul de 12v din iesirea controller-ului, care ma gandesc ca e deja stabilizata?
b. Daca varianta "a" nu este buna va rog un sfat de unde pot lua un stabilizator bun si ce specificatii ar trebui sa aibe?
4. "Intrerupator 3 pozitii" as vrea sa fie pentru a putea intrerupe tot (sa ramana doar incarcarea bateriilor pentru perioada in care nu e folosita rulota), dar si pentru alegerea sursei de alimentare (baterii sau priza exterioara) in functie de locatia de campare si de necesitati. Ma gandeam sa folosesc un buton de genul celui din foto atasata. E ok? Aveti alt sfat de buton sau de legaturi?
5. Va rog sa ma ajutati cu un sfat ce fel de "sursa in comutatie" sa achizitionez. Ce specificatii tehnice trebuie sa aibe?
6. Pentru luminile principale din rulota (cele de sus) si exterior as vrea sa pun intrerupatoare clasice (in genul celor de acasa), cele mici de 12v nu imi plac. Este vreo problema daca folosesc intrerupatoare clasice?
7. Cele 2 baterii trebuie neaparat sa fie una langa alta? Sau pot sa pun 1 pe o roata si a doua pe partea opusa, pe cealalta roata, iar legatura dintre ele sa se plimbe prin locurile de sub banchete (sa zic aprox 4m de cablu intre ele)?

Cred ca acestea ar cam fi "dilemele pe care le mai am.

Ce parere aveti?

Trimis de pe al meu SM-G986B folosind Tapatalk

[Costin Lipan 284]

In primul rand s-au mai discutat, foarte recent, toate lucrurile astea. Foloseste functia search inainte de a intreba.

Ma insel eu sau tu incerci sa comanzi cu acelasi comutator, circuitul de 12v si cel de 230v?!?

Bateriile pot sta la orice distanta iti impune situatia, insa va trebui sa umbli la sectiunea cablurilor ca sa nu ai pierderi foarte mari de tensiune pe ele. La 4 metri, cred ca-ti este necesar un cablu de minim 25mmp, poate chiar 50mmp.

Pentru consumatorii mari, imprieteneste-te cu releele.
